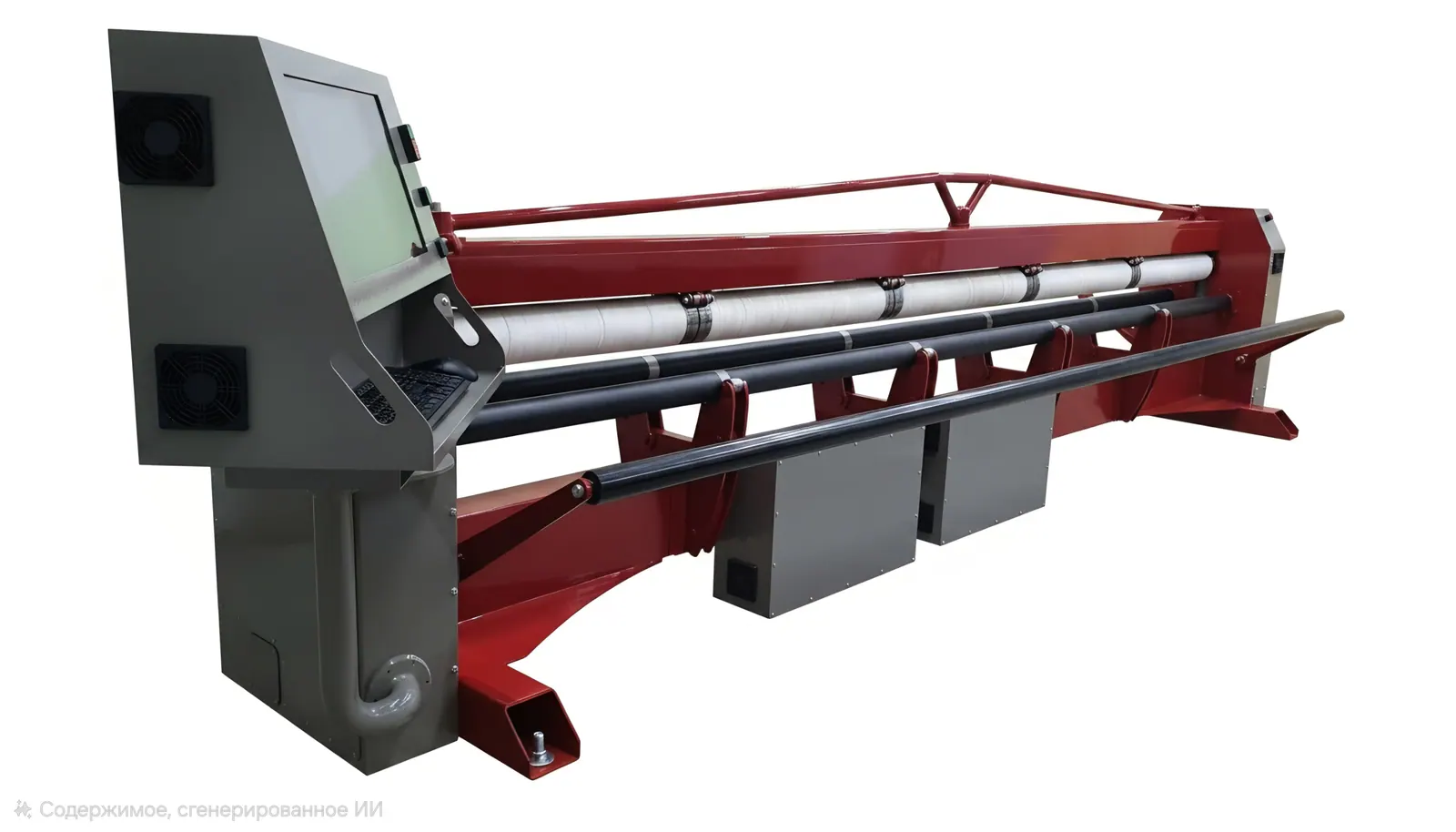

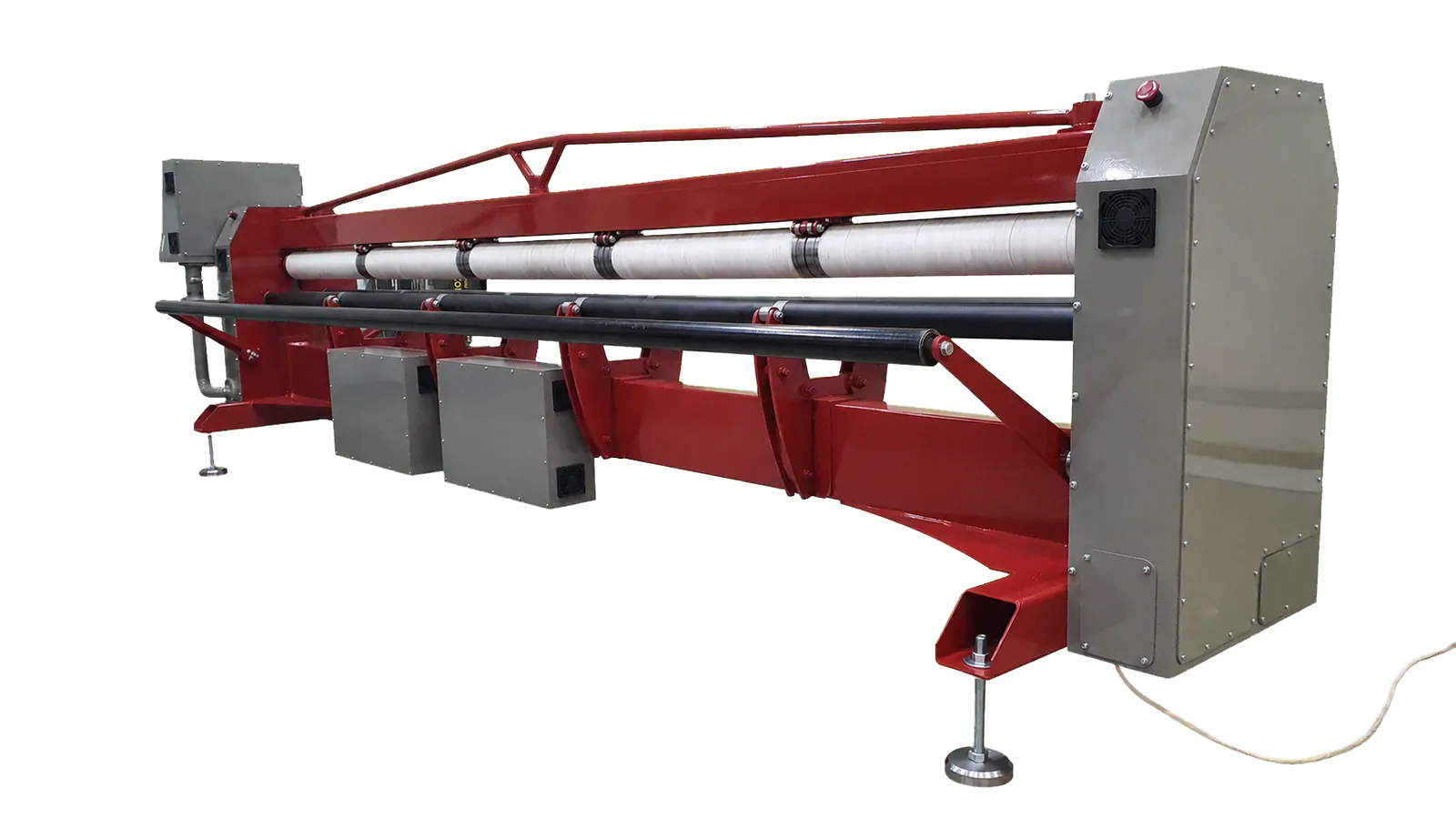

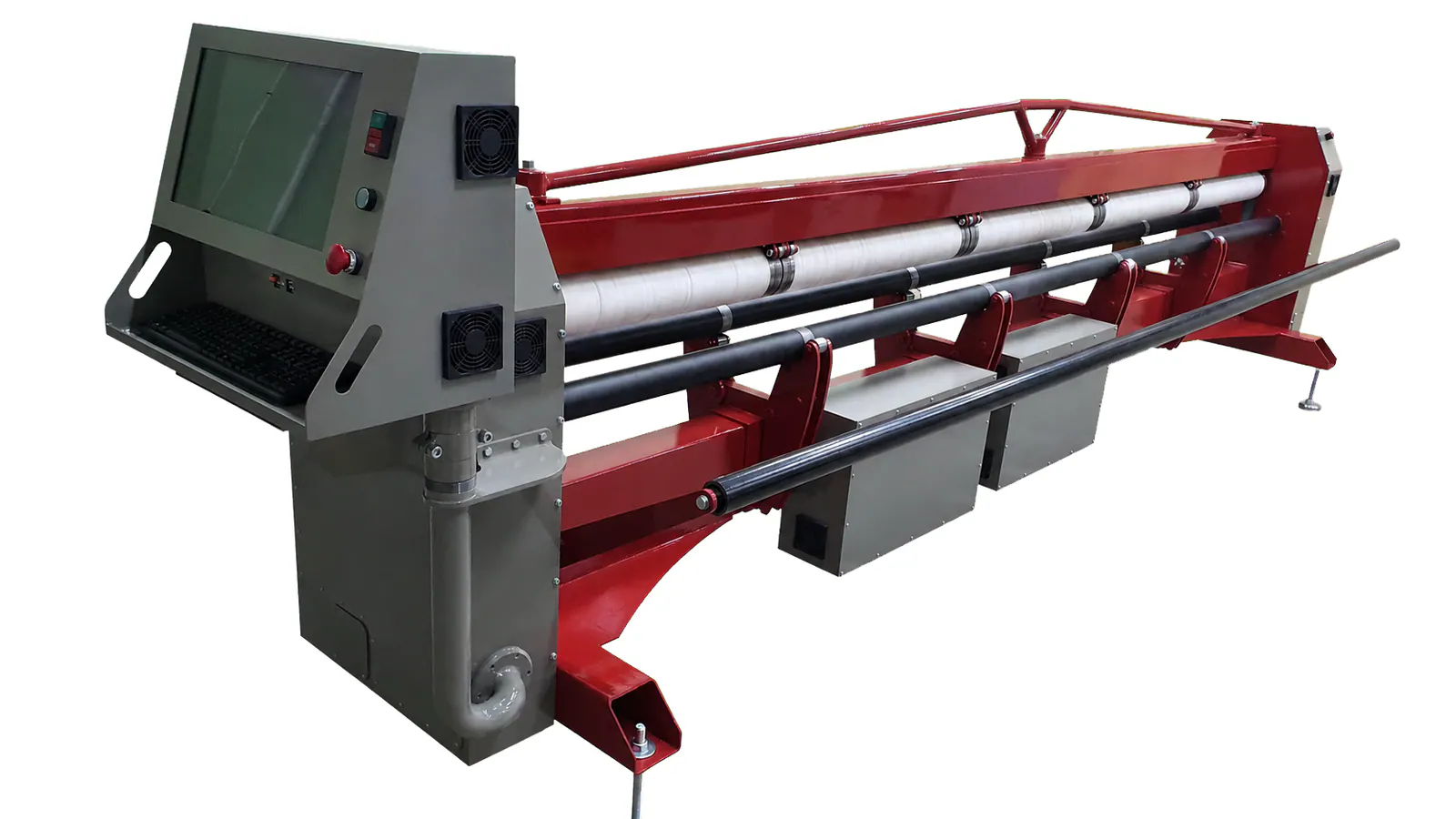

Вальцовочный станок с ЧПУ ВС4200АК
Оборудование для вальцовки алюминиевых композитных панелей и других листовых материалов.
Описание ВС4200АК
Станок предназначен для изготовления изделий из алюминиевых композитных панелей, алюминиевых листов и других возможных материалов, имеющих форму профиля в виде: окружности, эллипса, овала, дуг с разным углом разворота в плоскости сечения. А так же, сочетание перечисленных форм с прямыми участками и участками с переменным радиусом. Устройство верхнего вала станка позволяет производить вальцовку алюминиевых композитных панелей с отбортовкой (боковым отвальцованным ребром) позволяющим производить скрытое соединение вальцованным изделий. Оснащение числовым программным управлением позволило добиться высоких характеристик точности и скорости обработки, а так же отличной повторяемости размеров при производстве партий однотипных изделий.
Демонстрационный образец находится по адресу: г. Воронеж, ул. Планетная, д. 26в.
- Максимальная длина изделия
- 4200 мм
- Максимальный радиус дуги
- Не ограничен
- Минимальный радиус незамкнутой дуги
- 98 мм
- Минимальный радиус замкнутой дуги
- 175 мм при длине 1000 мм / 275 мм при длине 4200 мм
- Ширина отбортовки изделий из АКП
- 15–30 мм, в зависимости от радиуса изделия
- Количество валов
- 5
- Конфигурация валов
- 2 ведущих, 1 прижимной и 2 поддерживающих
- Приводы ведущих валов
- 2 редукторных сервопривода постоянного тока; 4 по спецзаказу
- Привод прижимного вала
- Сервопривод с ШВП
- Максимальная скорость ведущих валов
- 5100 мм/мин на детали

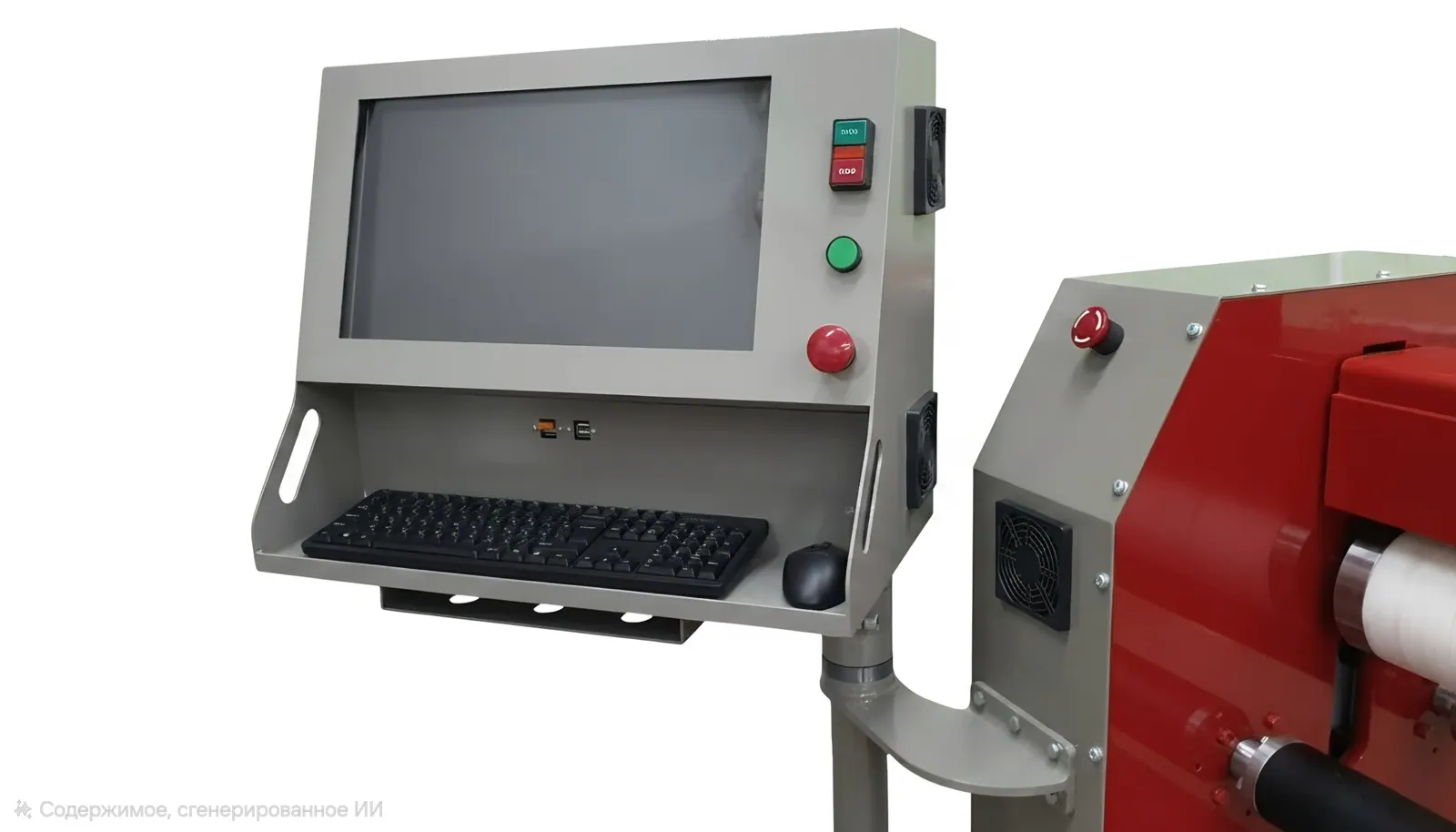

- Управление
- ЧПУ, работа по управляющей программе или вручную
- Встроенное оснащение
- ПК, монитор, клавиатура, мышь, Wi-Fi и Ethernet
- Электропитание
- 220 В / 50 Гц, максимальная мощность 4,5 кВт
- Габариты станка
- 4665 / 794 / 1350 мм
- Масса в базовой комплектации
- 1300 кг
- По специальному заказу
- Конусные изделия, увеличение длины валов, быстрая установка листовой заготовки
Примеры изделий

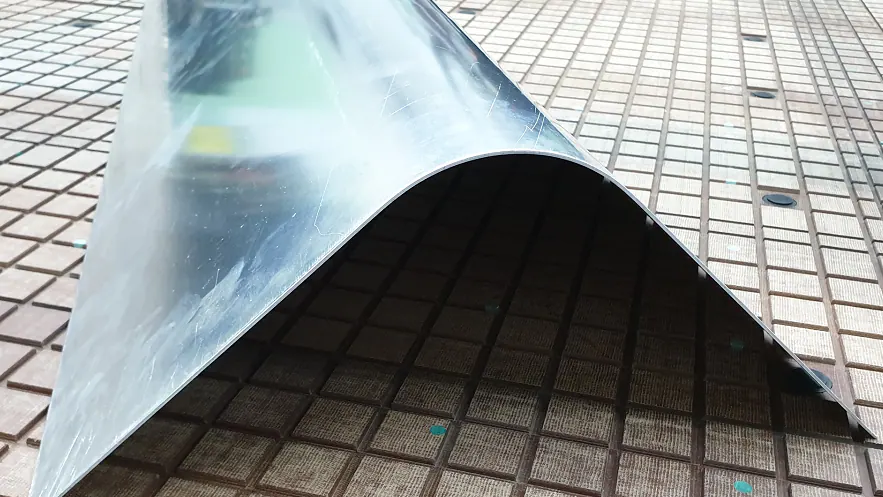

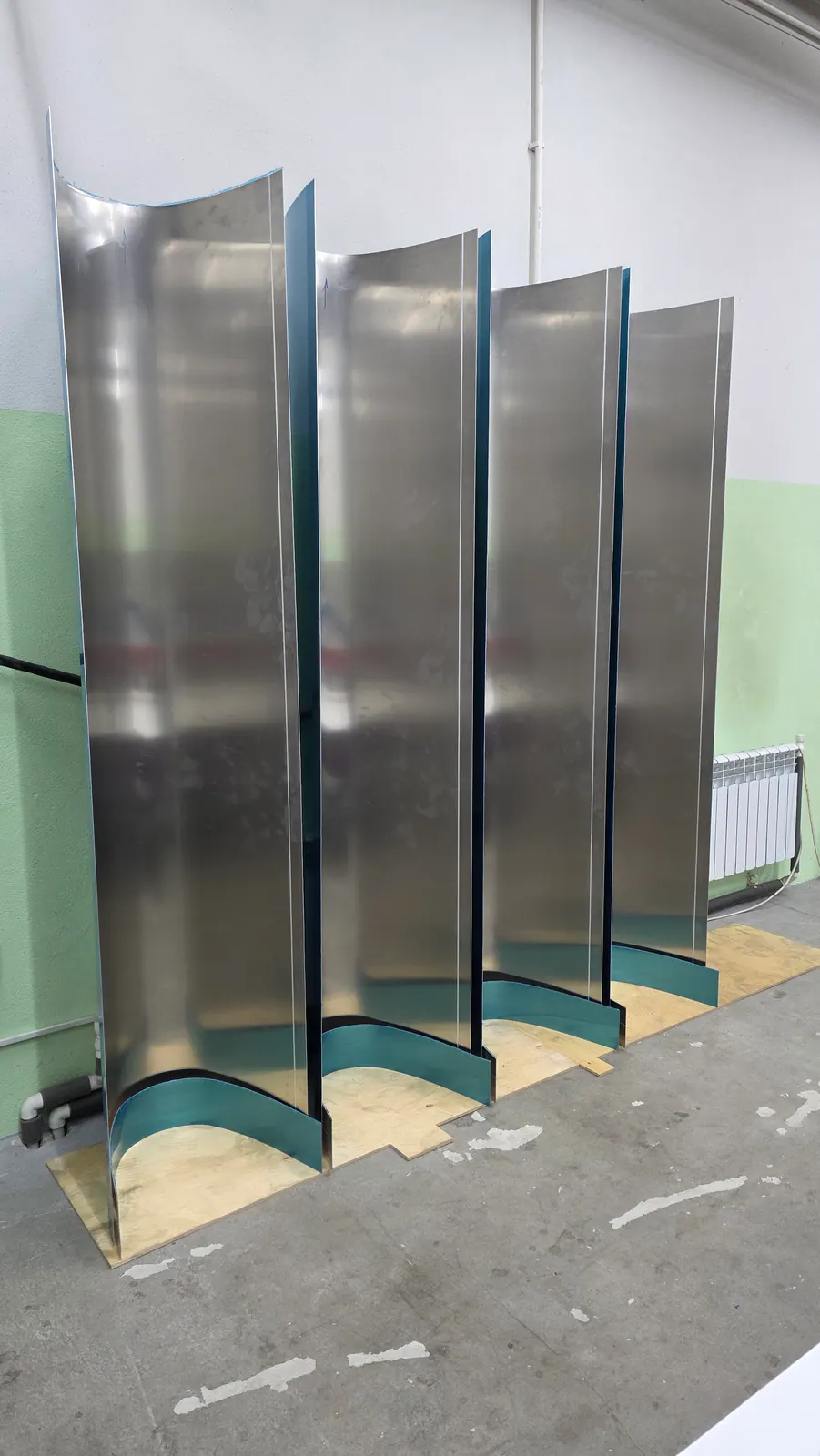

Алюминий

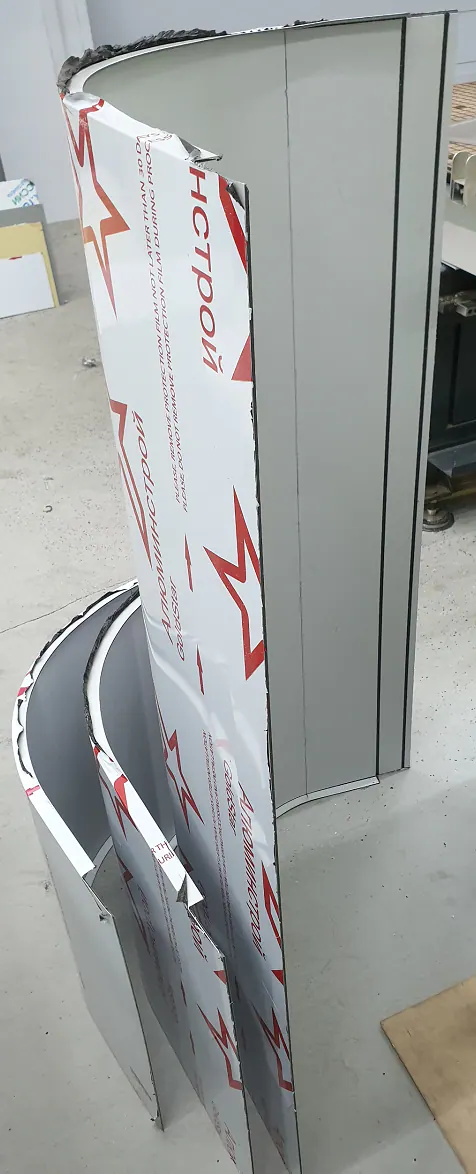

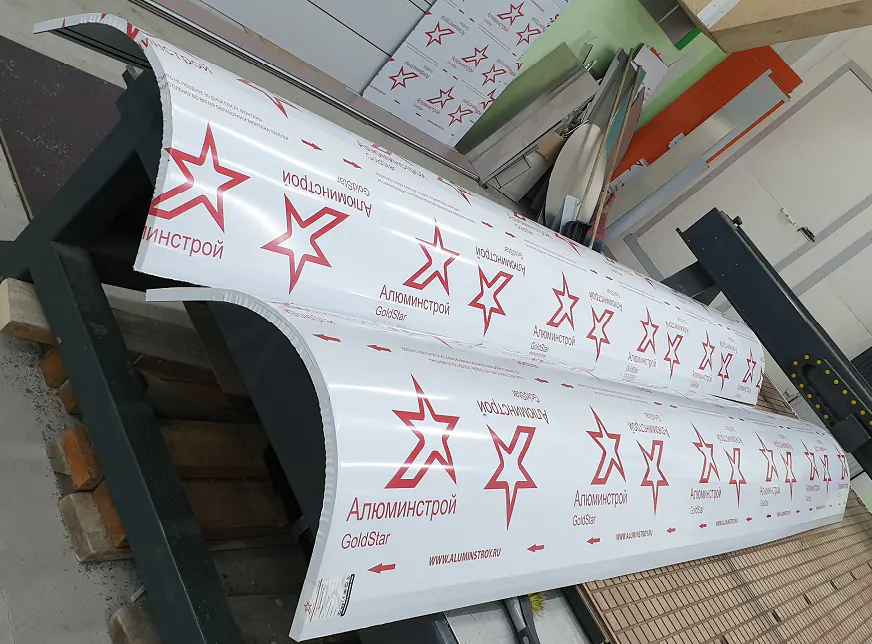

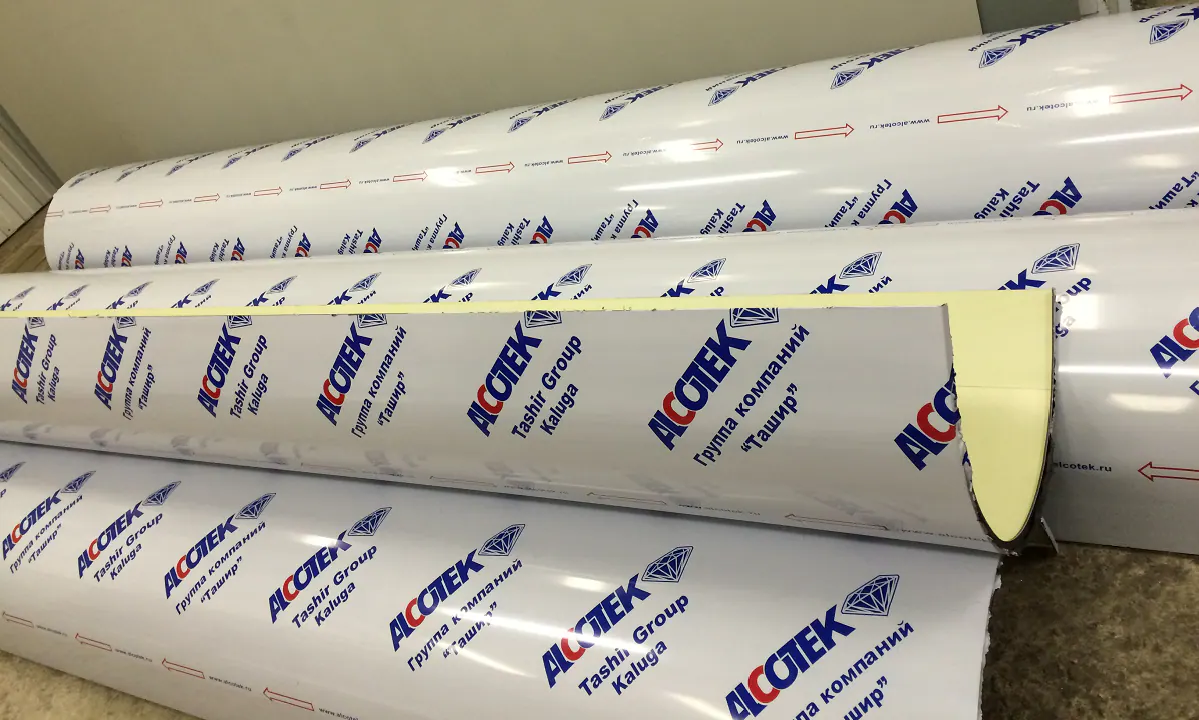

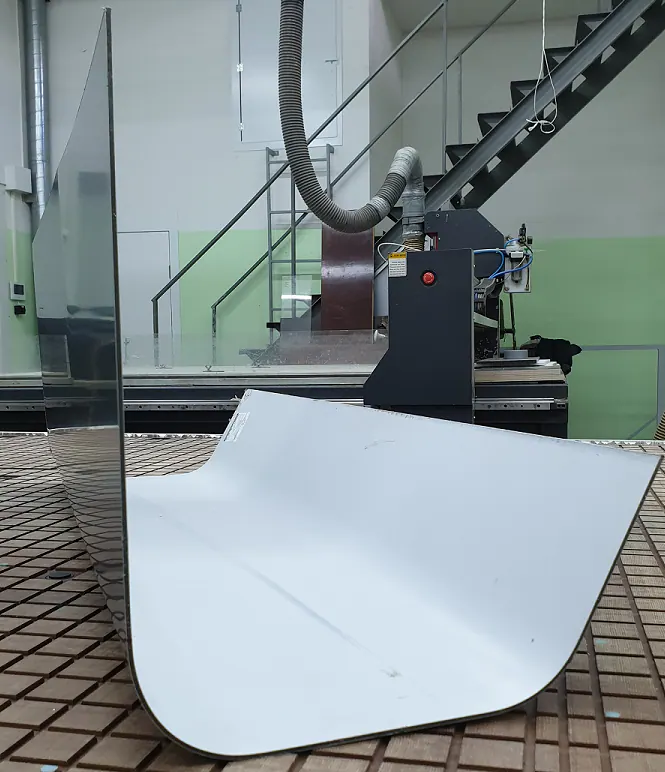

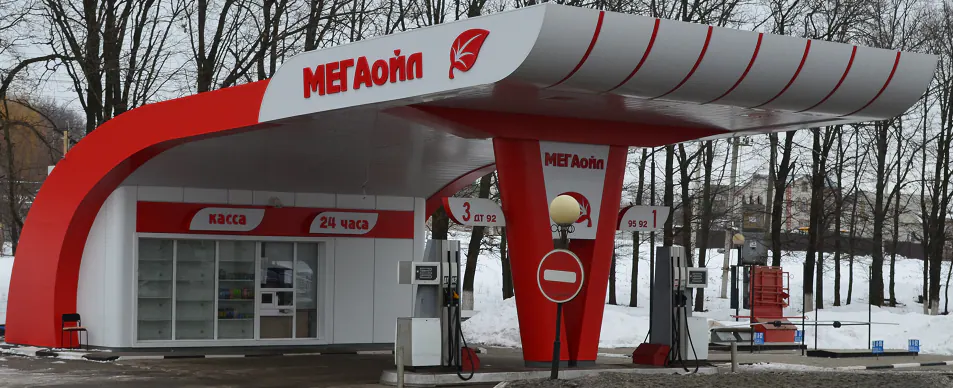

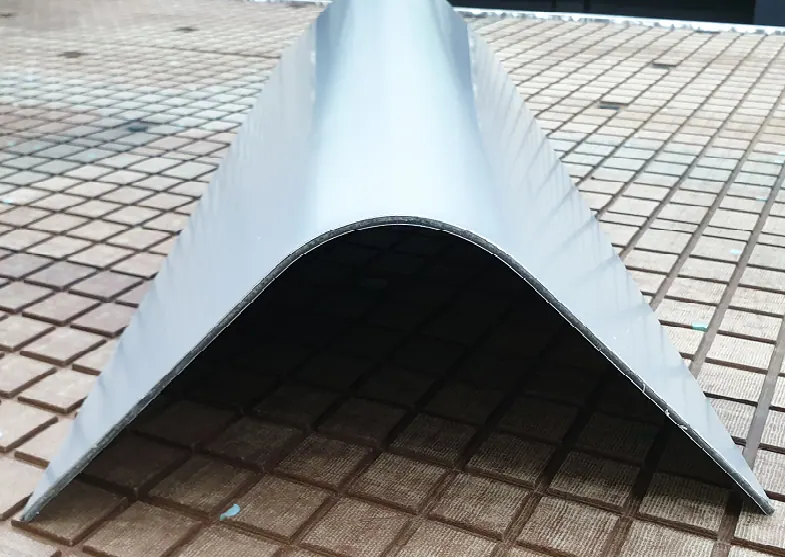

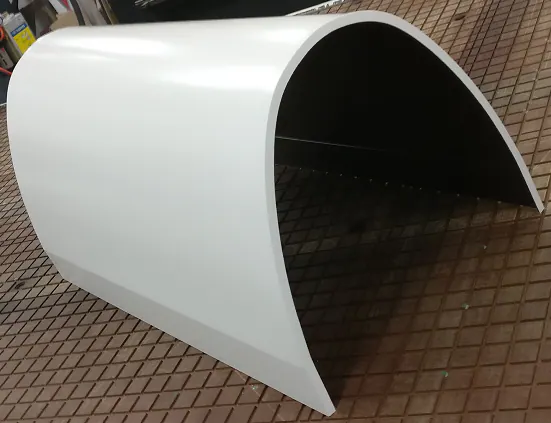

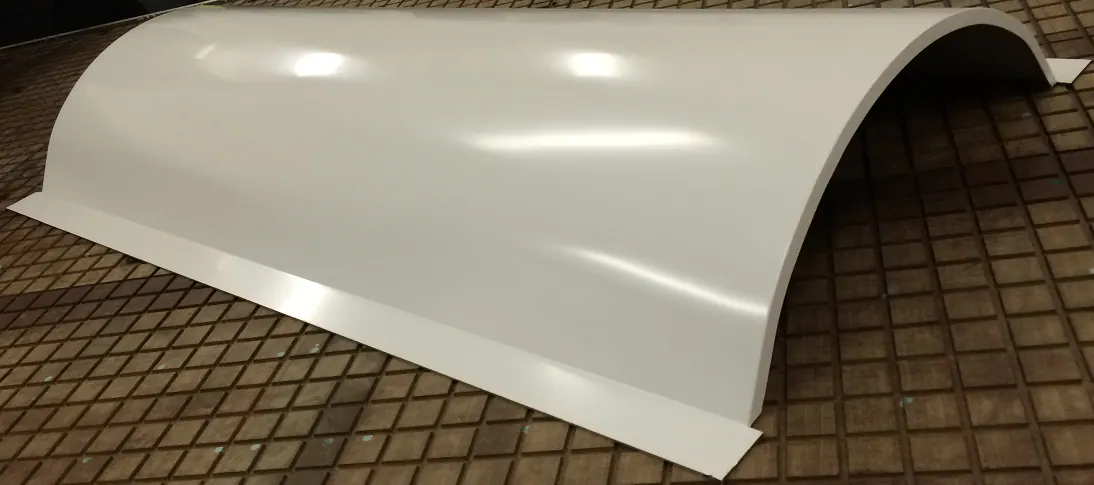

Композит
